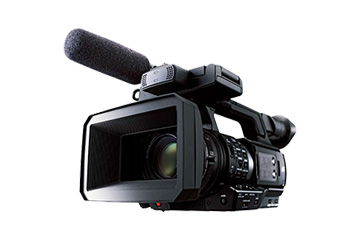

松下手持式高清摄像机AJ-PX285MC

2017-08-01 19:01| 发布者: | 查看: |


云南广播电视设备技术服务商-云南格芬科技有限公司
（非编系统、播出系统、制播存全台网系统应用、融合媒体系统、数字广播电视台系统、演播室设计声学灯光装修工程、摄像机设备、校园电视台、录播教室、会议系统、校园广播、校园听力考试系统、电视周边设备及相关摄录设备维修）

高速度 • 高质量 • 高便利性存储卡摄录一体机

  • 4G/3G 网络连接※4
  • 支持可变帧频1080p
  • 新型内置电子水平仪
  • 高质量24 bit 4声道录音
  • MicroP2卡插槽
  • 3G SDI输出和HDMI输出
  • USB3.0高速传输接口


Sub navigation of Feature

  • 有线/ 无线局域网连接功能※1
  • 4G/3G 网络连接※4
  • 视频流媒体播放能力
  • 新设计的22 倍变焦镜头
  • 三个手动环和慢速手柄变焦杆
  • 光学图像稳定器（OIS），数字变焦和ND 滤镜
  • 采用新1/2.8 型3MOS 图像传感器实现高灵敏度和低噪音
  • 新菜单的图像调整功能
  • 专业图像质量和高级功能
  • 支持可变帧频1080p
  • 高级辅助聚焦功能
  • 区域模式功能
  • 行业第一款※OLED 寻像器和高分辨率液晶面板
  • 新型内置电子水平仪
  • 其他记录功能
  • 作为标准支持AVC-ULTRA 编解码器
  • 双编解码器记录，用于平稳网络连接※2
  • 元数据功能支持无线连接
  • 高质量24 bit 4 声道录音
  • MicroP2 卡插槽
  • 高清/ 标清多格式/ 多编解码器
  • 全帧逐行记录
  • 多功能记录※12，包括同时记录
  • 新设计——开关与肩扛式摄像机一致
  • 新设计——单独放置的XLR 音频输入接口
  • 录像过程中的电池更换
  • 带有多级变焦杆的手柄
  • 新设计提供了更高的移动性和操作简易性
  • 3G SDI 输出和HDMI 输出
  • USB3.0 高速传输接口
  • 通过Genlock IN 和TC IN/OUT 使多台摄像机同步
  • 接口和配置

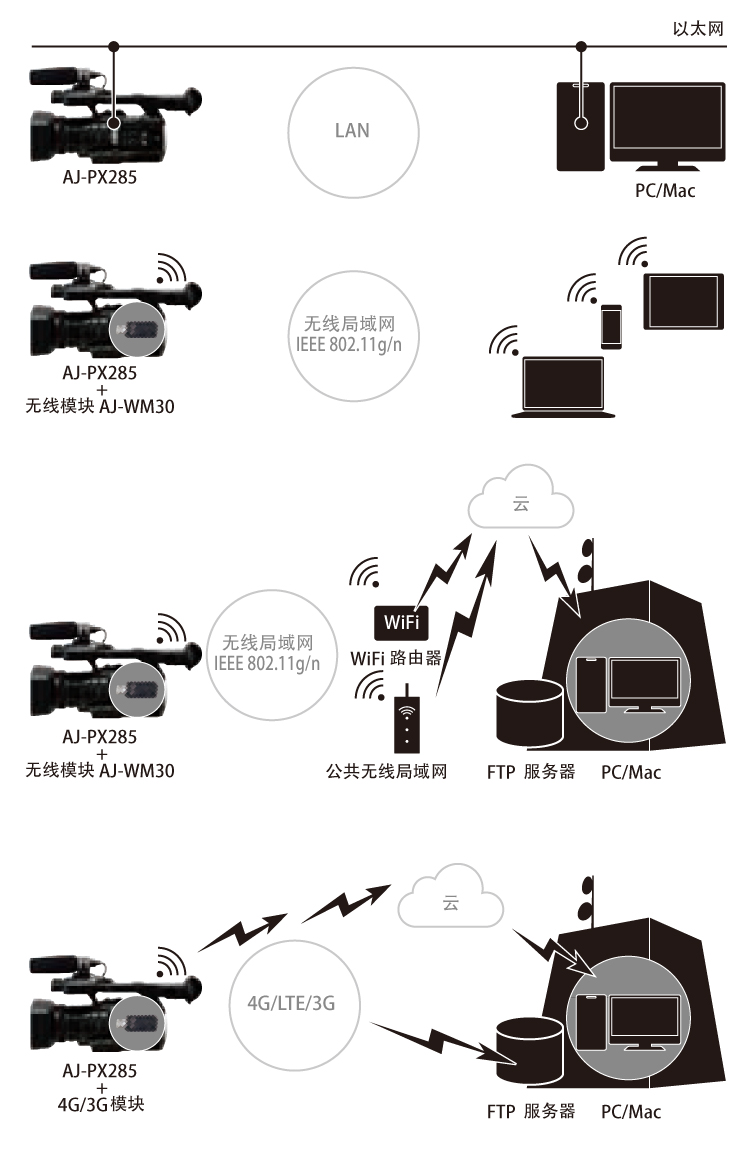

有线/ 无线局域网连接功能※1

标准局域网（以太网）接口可以通过一个有线局域网实现网络连接。当安装选购的无线模块AJ-WM30 时，AJ-PX285 可以获得无线局域网（IEEE802.11g/n）连接， 从而通过一个联网的PC 机/ 苹果电脑、平板电脑或智能手机可以使用以下功能。
AJ-PX285 可以提供随时可以使用的低成本高效益的IT 解决方案。
• 代理文件预览：回放代理文件（AVC-Proxy）、下载文件/ 片段信息、显示并且允许编辑元数据以及实现摄像标记和文本备忘的添加/ 删除。※2
• 远程拍摄：可以确认摄像机状态和缩略图，还可以实现远程摄像机控制（记录、 时码设置和用户比特）。
• 文件传输：FTP 客户端功能可以将视频片段从摄像机传输到网络中。
• 播放列表编辑：播放列表可以采用代理视频和一台PC 机/ 苹果电脑或平板电脑创建。工作流程可以通过现场粗略剪辑而实现流线化并且提高速度，然后传输内容 文件。※3结果可以与编辑的播放列表一同保存，然后在摄像机中播放和/ 或采用
网络应用进行拷贝。
※1 ：对于操作系统、浏览器、设备兼容性信息，请参见松下网站"service and support"部分
（http ：//pro-av.panasonic.net/）。
※2 ：一些功能不被某些设备支持。
※3 ：对于无线局域网连接，需要无线模块AJ-WM30。

4G/3G 网络连接※4

AJ-PX285 可以通过FTP 将数据直接发送到网络服务器，从而使广播站能够在剪辑台立即剪辑记录的数据。
※4 ：4G/3G 模块需要从第三方获取。具体细节，请参见松下网页http://pro-av.panasonic.
net/。对于操作系统、浏览器、设备兼容性信息，请参见松下网站"service and support"部分
（http ：//pro-av.panasonic.net/）。

视频流媒体播放能力

AJ-PX285 能够通过有线局域网、无线局域网、4G 或3G 实现代理文件流媒体播放。 它可以进行现场流媒体播放，同时将图像记录在存储卡中。 DCF 技术的使用获得了Multi-Format 公司的授权。

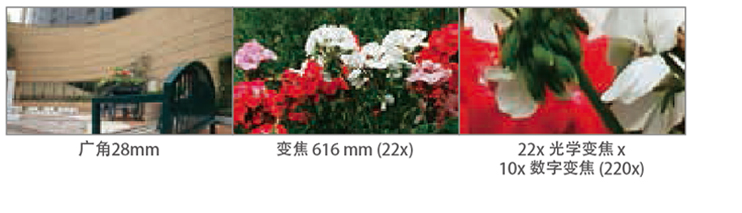

新设计的22 倍变焦镜头

  • AJ-PX285 具有一个新设计的高性能变焦镜头。这个22 倍变焦镜头 的变焦范围为28mm 到616mm( 相当于35mm)，覆盖视野广，从广角到远端拍摄不需要采用转换镜头。这款高级镜头将18 个镜头元件结合在12 个组中，进一步增加了一个UHR（超高折射）玻璃元件、一个低扩散元件和非球体镜头。这个新的光学技术提供非常高的分辨率。此外，该镜头与松下的独一无二的获得艾美奖的数字信号处理技术"色差补"（CAC）技术相结合，将周围图像区域中的渗色小化，以精细的色差和出色的阴影实现了丰富的表现。

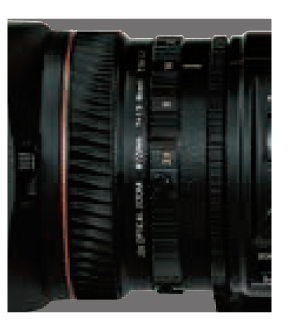

三个手动环和慢速手柄变焦杆

  • AJ-PX285 具有三个手动环：一个机械（凸轮型）变焦环、一个聚焦环和一个光圈环。 这些环的操作手感和花纹经过精心的设计， 采用一个可互换镜头产生人工操作感。聚焦环有凸边，确保细微聚焦的指尖控制。手柄变焦杆支持最低到180 秒的慢速。

光学图像稳定器（OIS），数字变焦和ND 滤镜

• 采用内置光学图像稳定器（OIS）纠正手抖。
• 具有数字变焦功能。※1放大控制可以分配给一个用户按钮，实现2 倍、5 倍或10 倍快速变焦。它与光学变焦相结合，支持最高达220 倍的远端拍摄。
• 内置ND 滤镜（关、1/4、1/16 和1/64）。
※1 ：闪光带补偿在数字变焦过程中不运行。



采用新1/2.8 型3MOS 图像传感器实现高灵敏度和低噪音

新开发的220 万像素1/2.8 型3MOS，提供全 高清像素（1920x1080) 分辨率。（RGB）图像传感器提供全像素高清（1920x1080）分辨率、
F11（59.94Hz）或F12（50Hz）灵敏度※2 以及低噪音。实现丰富渐变和逼真的色彩再现。
※2 ：采用[ 高灵敏度] 模式。

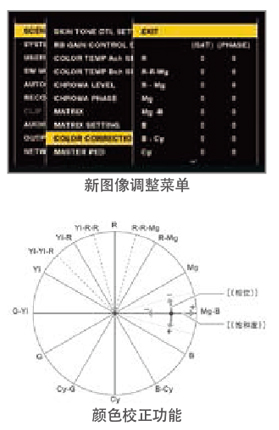

新菜单的图像调整功能

摄像机信号处理LSI 可以为每个色彩饱和度实现色度可调的12 轴色彩校正，还具有详细图像调整功能。 新的图像调整菜单带来直观图像控制。
提供可针对3 种肤色进行独立检测和色彩调整的肤色校正功能。
设置项目：H 细节、V 细节、细节降噪、 皮肤色调细节、色度电平、色温、主黑电平、弯曲、矩阵、色彩纠正、RB 增益控制、色度控制、色度设置、黑电平控制、伽马、高光彩色保护、白电平切割。

专业图像质量和高级功能

• 高级闪光带补偿（FBC）：高精确度闪光带探测和补偿。
• DRS（动态范围扩展）：抑制阴影块和亮斑，以实现视觉上的宽广动态范围。
• 伽马：从7 个模式的伽马曲线中选择（(HD/SD/FILMLIKE 1/ FILMLIKE 2/FILMLIKE 3/FILM-REC/VIDEO-REC）。
• 三档增益选择开关和+36dB 超级增益：3 位置增益选择器可以采用-3dB 到+18dB 范围内选择的增益电平分配给它的三个位置( 低、 中和高)。AJ-PX285 还配备有一个+24dB/ +30dB/+36dB 超级增益功能，可以实现场景的高灵敏度录像，对象亮度可低至0.02lx。※3
• 具有慢速快门功能的电子快门：快门速度可以在1/60 到1/2000秒（60i/60p 模式）之间分七个阶段设置。它还配备有慢速和同步扫描（可变）模式。快门打开角度（度数值）可以采用同步扫描模式设置。
• 平滑自动白平衡：当切换白平衡模式时，发生平稳过渡。比如，当从室外移到室内时，这是一种有效的功能。
※3 ：当设置为F1.6，18dB 增益时，1 帧积累，[ 高灵敏度] 模式。

支持可变帧频1080p

    可变帧频功能（AVC-Intra200 和AVC-Intra100）※4 来自于松下 VariCam，后者广泛用于电影、电视剧和电视广告的制作。该功能 采用从1 到60fps 的可变帧频，能够产生各种电影级图像，比如慢动作拍摄和快动作拍摄。
    ※4 ：当在本地可变帧频上记录时，可以使用预记录、循环记录、间隔记录、 逐格拍摄、双重记录和单片段记录。

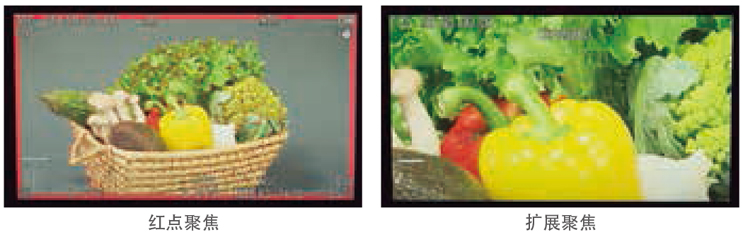

高级辅助聚焦功能

多种辅助聚焦功能支持手动聚焦模式中的快速和准确聚焦。
• 一键聚焦：按下PUSH AUTO 按钮, 可以在0.5 秒或以内聚焦。※5
• 红点聚焦：通过标记红色边缘强调图像的焦点区域。
• 扩展聚焦：扩大中心部分，用于提高能见度。
• 聚焦条：以图形方式显示聚焦水平的仪表。
※5 ：聚焦时间根据拍摄条件和对象而变化。

区域模式功能

可通过显示区域边框，在区域内执行自动对焦，自动光圈调整和显 示亮度电平的操作。



行业第一款※OLED 寻像器和高分辨率液晶面板

AJ-PX285 是行业内第一款采用高分辨率OLED 显示屏寻像器的专业手持摄像机（大约2360K个像素点，图像显示区域：大约1770K 个像素点），实现了最短的图像延迟和卓越的色彩重现。
液晶显示屏采用QHD IPS 液晶面板，有助于更加简单的聚焦。
寻像器上配置感应区域，人眼靠近时，寻像器会自动点亮；离开后则自动关闭。
※ 根据松下公司的调查结果，截止2014 年3 月，行业第一款带有OLED EVF 寻像器的手持摄像机。

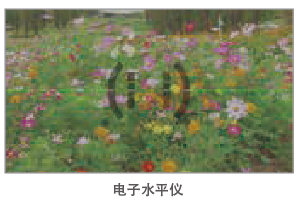

新型内置电子水平仪

  • 可以在液晶显示屏上轻松确认摄像机的倾斜度。有助于在手持摄像、低角度和高角度摄像过程中保持摄像机水平。


其他记录功能

    • 场景文件/ 用户文件：六个预设场景文件可以自由更换。 一组场景文件可以存储在AJ-PX285 的内部，八组场景文件可以存储在一张SD 存储卡上。此外，一个包含摄像机设置的用户文件也可以存储在AJ-PX285 的内部，八个文件可以存储在一张SD 存储卡上。
    场景文件预设（初始设置）： F1 用于标准设置，F2(FLUO) 用于荧光灯下拍摄，F3（SPARK）用于强调对比度，F4（B-STR）用于暗光场景中的亮度增强，F5（CINE V）用于电影级设置，重点是对比度，F6(CINE D) 用于电影级设置，重点是动态范围。
    • 八个用户按钮：功能可以自由分配给八个用户按钮。
    • WFM/VECTOR ：简化波形和矢量范围显示
    • 模式检查：在寻像器和液晶显示屏上显示摄像机设置列表。
    • 斑马纹：在0% 到109% 之间以1% 为步进选择任意两个水平。 模式可以允许两个图案重叠和显示。
    • Y-GET ：测量中心亮度，显示数字数据。
    • 拐点模式设置（自动/ 手动/ 关闭）
    • 两个值（A/B）存储和预设（3200/5600/VAR）白平衡选择器。
    • 反向扫描功能：以垂直或水平倒置的方向显示/ 记录图像。
    • 标记显示：显示一个中心标记、安全区标记和帧标记。

作为标准支持AVC-ULTRA 编解码器






    AJ-PX285 是世界第一款采用AVC-ULTRA 编解码器系列为标准的手持摄像机。为了满足各种需求（比如母带制作和流媒体播放），可以根据具体的应用选择图像质量和 比特率。AVC-Intra 采用帧内补偿方法，非常适合图像制作。除了常规的AVC-Intra100/50 之外，PX285 同时支持AVC-Intra200 编解码器（2015 年1 月提供免费升级）。视觉无损失图像质量和卓越的24 bit 音频，它提供的质量水平满足母带制作或存档的需求。这个帧间补偿方法实现低比特率下的高质量高清记录。特别适合用于提供直接来自拍摄现场的广播内容，以及采用互联网传输内容的工作流程。有三个比特率可供选择： AVC-LongG50/25/12 Mbps。AVC-LongG25 以大约25Mbps 的比特率提供10 位/4:2:2 质量。低比特率、高分辨率、高音质代理视频（Quick Time/H.264）可以与主视频同时录制。※1 还包括高效率脱机剪辑的元数据。
    ※1: 代理数据不可以在使用循环记录或间隔记录功能时记录。代理数据是低分辨率视频和音频数据，带有时间代码、元数据和采用文件格式的其他管理数据。DCF 技术的使用获得了Multi-Format 公司的授权。

双编解码器记录，用于平稳网络连接※2

    AJ-PX285 可以通过AVC-Intra200、AVC-Intra100/50 编解码器记 录主视频数据（MXF 格式），同时以低比特率记录代理视频数据。
    它采用网络功能，能够通过局域网、无线局域网※3 或4G/3G 网络※4 实现视频数据的IP 传输。这可以在主视频数据到来之前实现新
    闻简报传播和高级剪辑，从而大大加速视频制作工作流程。
    ※2 ：一些格式根据记录模式的不同而不被支持。具体细节，请访问松下网站（http://pro-av.panasonic.net/） 。
    ※3 ：对于无线局域网连接，需要采用无线模块AJ-WM30。
    ※4 ：需要4G/3G 模块。
    DCF 技术的使用获得了Multi-Format 公司的授权。

元数据功能支持无线连接

    元数据功能将元数据（文本提示时间、GPS 数据、选定的字符串和帧）连接到P2 文件上。元数据可以采用通过USB 或无线局域网连接的平板电脑或智能手机进行剪辑。※5 元数据可以有效地用于搜索和管理，促进视频数据的剪辑、发布和存档。
    ※5 ：对于无线局域网连接，需要AJ-WM30 无线模块。

高质量24 bit 4 声道录音

    AVC-Intra 和AVC-LongG※6 模式支持24 bit 数字录音※7（16 位用于DVCPRO HD、DVCPRO 50、DVCPRO 和DV）。AJ-PX285 在所有录音模式中提供4 声道音频。输入接口分别位于机身的前方和后方（两者都可以从麦克风/ 线路中选择）。音量调整也支持4 声道。
    ※6 ：AVC-LongG12 模式不支持24 bit 数字录音。
    ※7 ：音频信号可以采用24 bit 数字音频设备播放。

MicroP2 卡插槽


    AJ-PX285 带有两个microP2 卡插槽， microP2 卡是广播用途的存储卡，其尺寸与常规SD 存储卡的尺寸匹配。
    • microP2 卡：microP2 卡继承了P2卡的高可靠性并且保持了64GB 的大容量※8，其尺寸大大缩小，以匹配SD 存储卡的尺寸，从而大大降低了成本。 一个P2 卡插槽还
    供常规P2 卡的使用。※9
    • 内容保护系统（CPS）：microP2 卡上的一种新的安全功能。卡上记录的内容通过一个密码锁定，以防止擅自使用。这种功能防止数据被盗，实现了安全媒介控制。
    • 高度移动性和可靠性：microP2 和P2 卡对温度变化、灰尘、冲击和振动具有很高的抵抗性，无需像VTR 系统那样担心冷凝、磁头堵塞或掉落。数据会存储在卡的空白区域内，无需搜索记录部分的开始和结束。而且还不存在错误覆盖现有数据的危险。
    ※8 ：卡的总容量包括数据管理空间，比如系统数据，因此，实际可用容量小于卡上标示的容量。
    ※9 ：microP2 和P2 卡不能同时记录。

高清/ 标清多格式/ 多编解码器

    除了1080/60i※10 之外，AJ-PX285 还支持24p※10, 30p※10, 60p※10 和720p 多高清格式和标清记录。50Hz/59.94Hz 可切换，便于全球制作。
    ※10:60i，60p，24p 和30p 实际上分别以59.94Hz、23.98Hz 和29.97Hz 记录。

全帧逐行记录

    首次支持1080/50p（60p※11） 全帧逐行记录。除了能够采用AVC-Intra100 或AVC-LongG25/LongG12 编解码器记录之外，还能够通过3G SDI 和HDMI 输出接口进行整个摄像机的输出。
    ※11 ：60p 实际上以59.94Hz 记录。

多功能记录※12，包括同时记录

    • 同时记录：※13同时记录在两张microP2 卡上。
    • 备份记录：※13同时记录在两张microP2 卡上。其中一张卡上为不间断录制模式。此方式也可称为后台记录。
    • 热插拔记录：※13 由于具有两个卡插槽，※14可以热插拔microP2 卡， 实现连续无间断记录。
    • 单片段记录：作为一个视频片段记录最多99 个连续片段。文本提示可自动连接到记录开始点，以便于搜索视频片段的开始。
    • 预记录：该功能在等待模式中在存储器中存储大约3 秒钟高清视频和音频数据或7 秒钟标清视频和音频数据，可以在开始记录之前的时点恢复和使用数据。
    • 循环记录：通过重复循环记录保持一段时期的记录。
    • 间隔记录：根据一个设定的间隔和记录时间自动间断性记录。
    • 逐格拍摄：一帧记录功能，用于制作动画片。
    • 文本提示：※15 将最多100个备忘记录在一个视频片段上作为书签。
    • 镜头标记：※15 用于将视频片段标记为OK、NG 等。
    • 删除最后一个片段：一键删除最后一段视频。
    • 记录检查：对刚刚拍摄的视频进行视频末端快速播放检查。
    ※12 ：microP2 和P2 卡不能同时记录。
    ※13 ：只能通过microP2 卡插槽记录。
    ※14 ：插槽在记录期间不能切换。
    ※15 ；循环记录、间隔记录或逐格拍摄模式不支持文本提示和镜头标记。

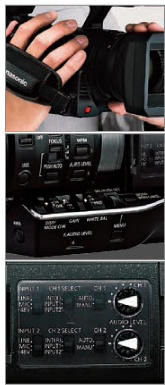

新设计——开关与肩扛式摄像机一致


    AJ-PX285 作为ENG 摄像机而设计，旨在简化操作。它继承了肩扛式摄像机的功能、开关布局和转盘。专业肩扛式摄像机的用户能够
    立即享受到AJ-PX285 摄像机的便携性。
    • 前置录像按钮：前置录像按钮位于正下方。当使用三脚架时，该按钮可以在操作镜头后实现平稳的录像启动。
    • 业内第一※——前音频电平转盘：这是业内第一款在摄像机前侧采用音频输入电平控制器（ 可以分配给ON/ OFF 和CH）的手持摄像机。
    因此可以在录像过程中快速操作。
    • 业内第一※——三个切换开关：提供三个切换开关—— DISP/MODE CHECK、 GAIN 和WHITE BAL。这些开关的所在位置与肩扛式摄像机上的位置相同，以便于在录像过程中操作。
    • 音频电平转盘：2 声道（可以在声道1/ 声道2 之间切换）音频电平大转盘。
    ※ 截止2014 年3 月，根据松下公司调查结果。

新设计——单独放置的XLR 音频输入接口


    AJ-PX285 配备2 声道XLR mic/line 音频输入接口，支持一个+48V 幻相供电。它们排列在摄像机的前、后侧，与肩扛式摄像机上的排列相同。 前麦克风插口位于后麦克风安装段的后方，避免了侧面的伸出物造成的问题。后方外部音频接口位于摄像机右侧，便于在摄像过程中抵住胸部舒适地抓握摄像机，而且还可以在手握拍摄时轻松进行连接和断开连接。

录像过程中的电池更换

    大容量电池位于摄像机主体内，没有从后面板外伸出。这使得用户可以抵住胸部舒适地掌握AJ-PX285 摄像机。当采用AC 适配器给DC 电源输入接口供电时，电池可以在录像过程中更换。

带有多级变焦杆的手柄


    位于摄像机AJ-PX285 手柄上半部分的变焦杆还具有多级可变变焦功能。该功能支持以超低速度实现与机身变焦杆相同的平稳变焦操作，从而实现在从低角度拍摄或采用三脚架进行拍摄时，仍然保持平稳的变焦。

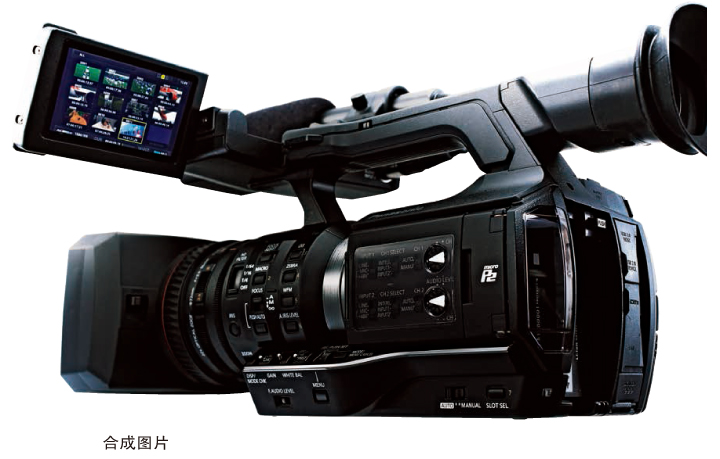

新设计提供了更高的移动性和操作简易性


    即使采用其高功率变焦镜头，AJ-PX285 的外形也很小巧，而且重心低。能够在手持拍摄过程中始终保持稳定，并且具有非常好的能见度和宽广的视野。镜头罩带有一个内置镜头盖，提高了移动时的便利性和安全性。镁合金铸模底座坚固耐用。

3G SDI 输出和HDMI 输出

    • 3G SDI 输出：一个3-Gbps 速度支持1080/50p 和60p 全帧逐行图像输出。可以设定为HD SDI 或下变换 SD SDI。采用具有SDI输入的松下录像机可以实现录像开始/ 停止关联备份录像。
    • HDMI 输出：这个接口可以向各种设备输出数字音频/ 视频信号，比如高清监视器。
    • 长宽比转换：当从SDI OUT 接口下变换和输出时， 长宽比可以从切边、信箱或挤压模式中选择。

USB3.0 高速传输接口

    • USB3.0（HOST）：高速文件拷贝至外部存储。※
    • USB2.0（DEVICE）：可以作为P2 卡驱动器使用。
    ※ 不能使用容量超过2TB 的存储媒介。

通过Genlock IN 和TC IN/OUT 使多台摄像机同步

    这款手持摄像机支持多台摄像机同步。具有一个内置SMPTE 时码发生器/ 读取器、TC 输入/ 输出和用于多台摄像机录像的Genlock IN（具有时码同步）。图像可以同步，并且输出到切换台上，提供与许多肩扛式摄像机相同的操作水平

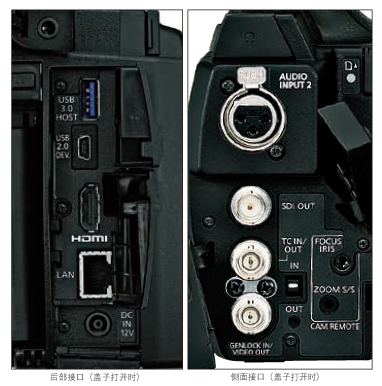

接口和配置


• 摄像机遥控：焦点、光圈、变焦和录像开始/ 停止可以被控制。
    • 支持现场视频自动上传，并支持上传同时拍摄。
    • 具有一个音频输出接口（立体声迷你插孔）。
    • 具有一个耳机插孔（立体声迷你插孔）。
    • 配备后部提示灯，尾部提示灯。ON/OFF 可切换。
